안전진단 및 점검
시설물에 대한 물리적 기능적 결함을 조사하고 구조적 안전성 및 손상상태를 점검하여 재해를 예방하고 시설물의 효용을 증진시켜 공공의 안전을 확보하는데 점검의 목적이 있습니다.
제1종, 제2종, 제3종 시설물 정기안전점검, 정밀안전점검, 정밀안전진단, 시설물 실태조사, 내진성능평가 등의 점검을 실시하고 있습니다.

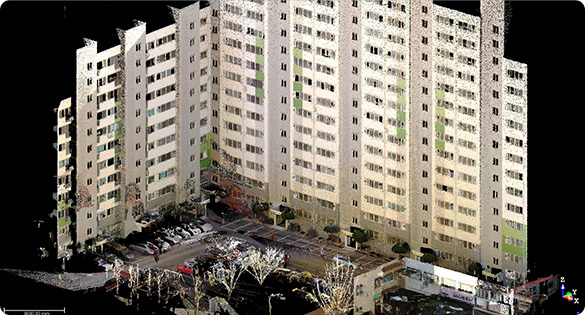

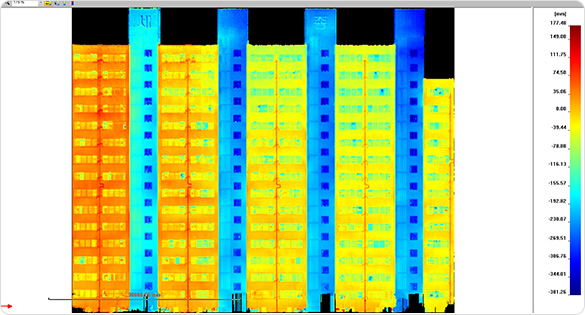

3D스캐너 건축물 변형 측정
대상 시설물의 횡단면을 분석을 통해 건물의 변형을 측정하여 대상 시설물의 일부 횡단면을 만든 후 기준이 되는 붉은 선에 비해 많이 벗어난 부분이 있다면, 건물의 변형이 발생한 것으로 판단한다.

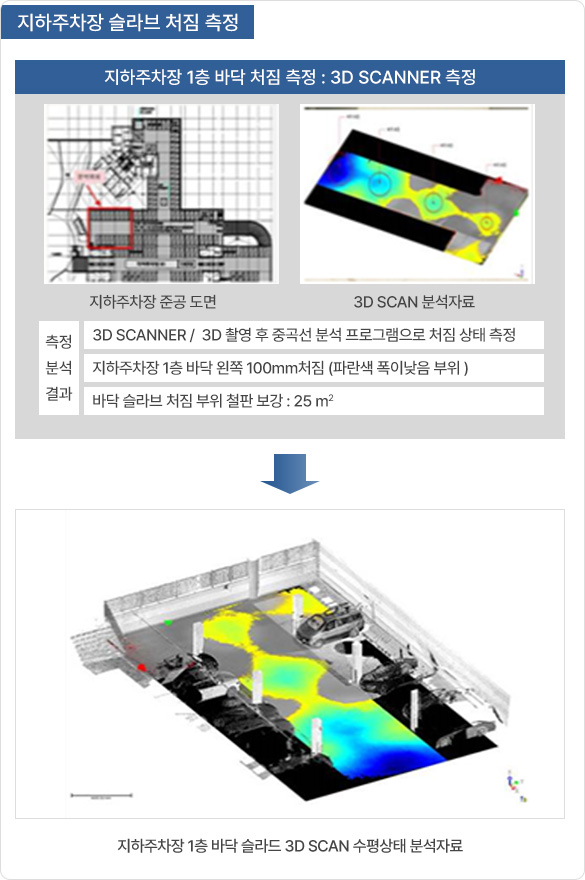

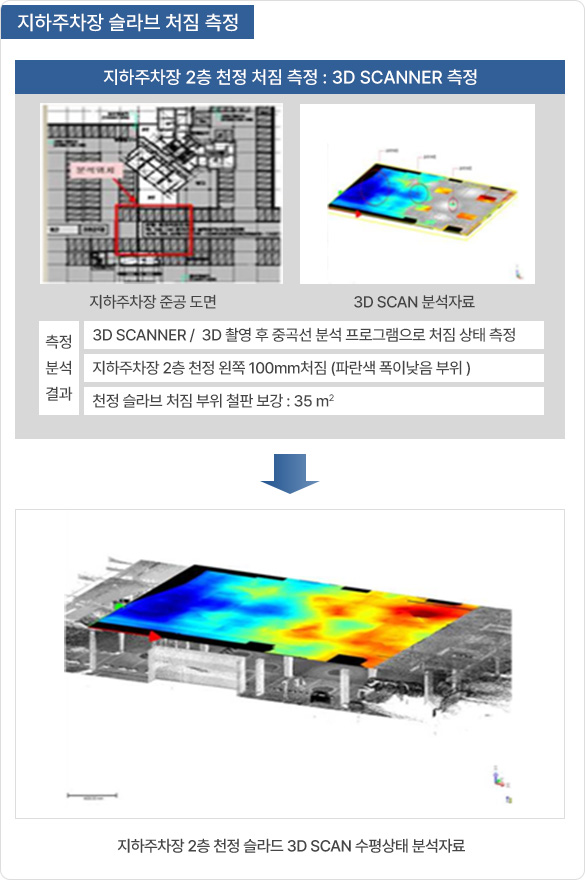

3차원 슬라브 처짐 분석
육안으로는 파악할 수 없는 바닥 또는 천장의 침하, 처짐을 3D스캐너를 통해 얻은 3차원 입체 데이터로 분석한다.
지붕 슬라브 처짐 분석
수직 변위 변화 분석
지붕 처마 처짐 분석을 위해 3D스캐너와 토탈스테이션(MS60)을 결합하여 지붕 처마 처짐 변화를 분석한다.
측정 별 수직 변위 데이터
| 측량점 | 2018.05 높이 좌표(m) |
추후 측정 높이 좌표(m) |
변위량(m) | 변위량(mm) |
|---|---|---|---|---|
| 원점 좌표값 설정 | E:100, N:100, H:100 | - | ||
| 정면 TS152 | 125.8095 | 125.8116 | 0.0021 | 2.1 |
| 정면 TS153 | 125.7722 | 125.7734 | 0.0012 | 1.2 |
| 정면 TS154 | 125.7541 | 125.7859 | 0.0018 | 1.8 |
| 정면 TS155 | 125.7617 | 125.7635 | 0.0018 | 1.8 |
| 정면 TS157 | 125.7769 | 125.7781 | 0.0012 | 1.2 |
| 우측 TS175 | 125.7028 | 125.7003 | -0.0025 | 2.5 |
| 우측 TS176 | 125.653 | 125.6513 | -0.0017 | 1.7 |
| 우측 TS177 | 125.7261 | 125.7245 | -0.0016 | 1.6 |
| 우측 TS178 | 125.6787 | 125.672 | -0.0017 | 1.7 |
| 우측 TS179 | 125.6532 | 125.6518 | -0.0014 | 1.4 |
| 우측 TS180 | 125.7567 | 125.7552 | -0.0015 | 1.5 |

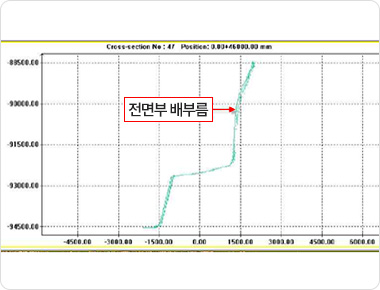

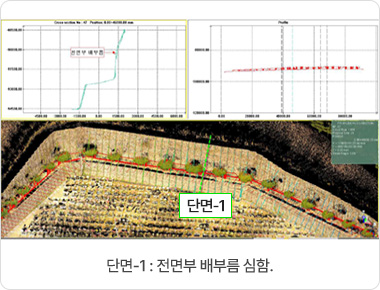

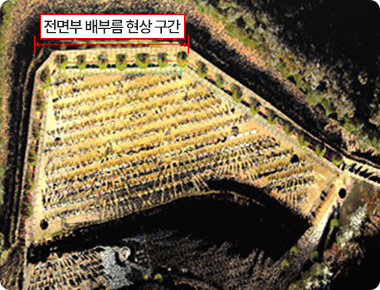

3D스캐너 절토사면, 옹벽 변위 측정
일정한 간격으로 단면 상태 분석 가능하며 일정한 시간 이후 같은 위치의 단면 상태 변화 분석 가능하다.
